￥142800 貨期：3-4周
掃描二維碼咨詢

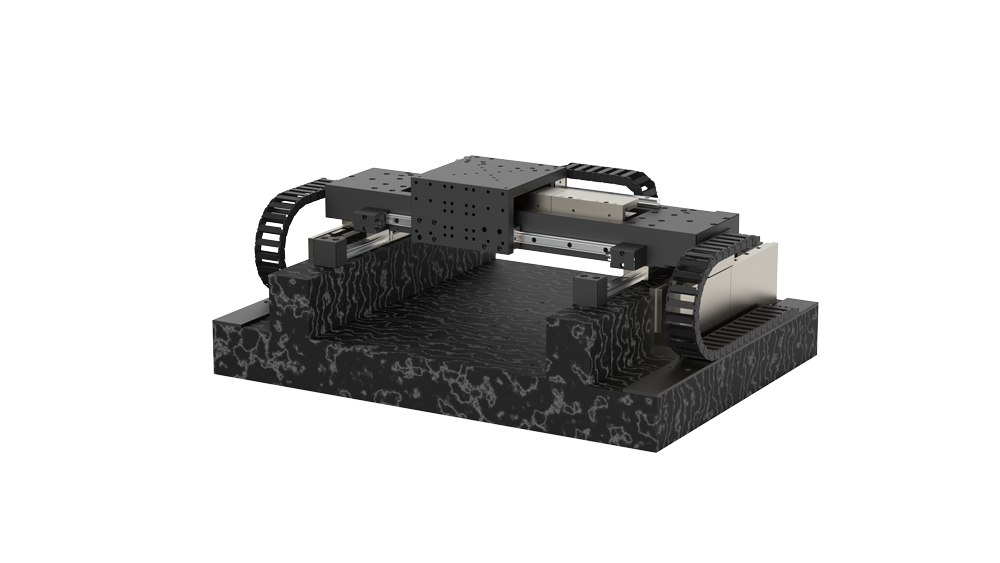

FMSXXY170Z-200-200 直線電機龍門雙驅平臺
高精度、高承載、定制靈活
菲克科技 FMSXXY170Z-200-200 直線電機龍門雙驅平臺專為需要高精度二維定位的實驗室和工業應用而設計。該平臺采用一體化大理石臺面設計，搭載雙驅龍門結構和高性能直線電機，實現了亞微米級的重復定位精度和更高的承載能力。FMSXXY170Z-200-200 平臺還預留了 Z 軸掛載接口，方便擴展三維運動控制，并支持定制行程、精度和承載，滿足多樣化的應用需求。
主要特點
一體化大理石臺面，精度穩定可靠： 采用一體化大理石臺面設計，確保了平臺的基底精度和穩定性，為高精度定位提供了堅實基礎。
X 軸龍門雙驅結構，同步性更佳： X 軸采用龍門雙驅結構，有效消除了 Abbe 誤差，保證了平臺運動的同步性和直線度，進一步提升了定位精度。
Y 軸預留 Z 軸掛載接口，輕松擴展三維運動： 可根據需求在 Y 軸上集成 Z 軸電動位移臺，輕松實現三維空間的精確定位和運動控制。

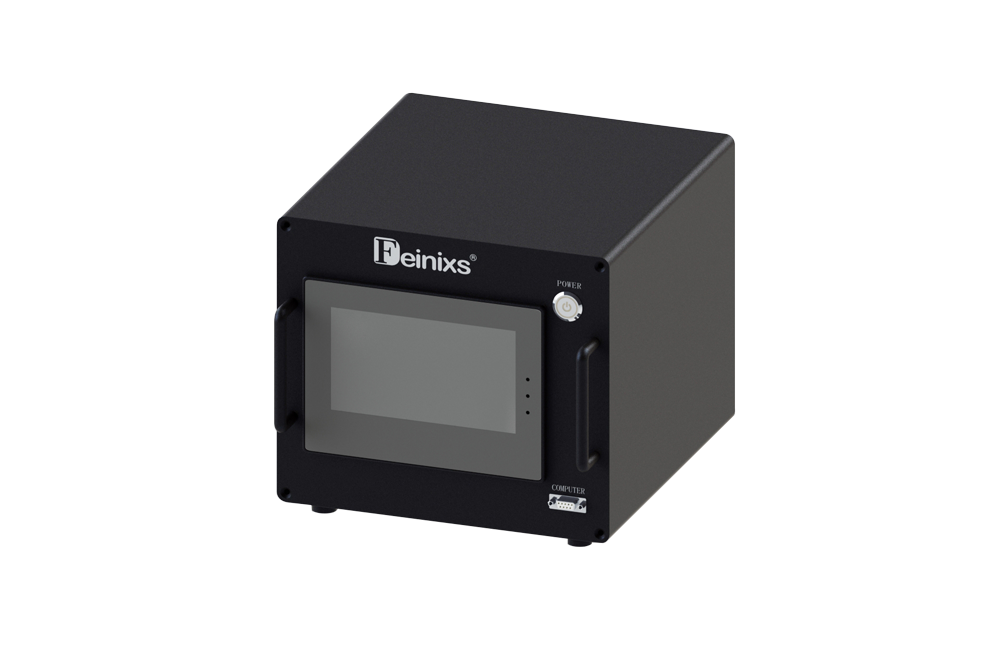

高分辨率直線電機，精細控制，響應迅速： 采用高分辨率直線電機驅動，配合菲克科技高性能控制器，可實現微米級的精細定位，并具備快速響應能力，滿足動態應用需求。
行程、精度、承載均可定制，滿足個性化需求： 可根據客戶需求定制平臺行程、精度和承載能力，滿足不同應用場景的個性化需求。
超靜音運行，打造舒適環境: 超靜音位移臺，適用于對噪音敏感的實驗室環境和高性能工業場所。
強大軟件支持，輕松操控: 免費標準版 SDK，支持 Window、Linux 環境下多種開發語言 (C/C++、C#、Matlab、LabVIEW 等)，方便用戶進行二次開發和系統集成。
高性能控制器，實現復雜運動: 控制器支持圓弧插補、直線插補、位置記憶和任意圖形導入，可滿足各種復雜運動控制需求。
靈活通訊，無縫連接: 可選配 EtherCAT 總線控制，實現高速、穩定的數據傳輸。
產品應用
點膠機 Dispenser、顯微掃描 Microscan、機器視覺 Machine Vision、瑕疵檢測 Defect Detection、晶圓檢測 Wafer Inspection、生物三D打印 Bio 3D Printing

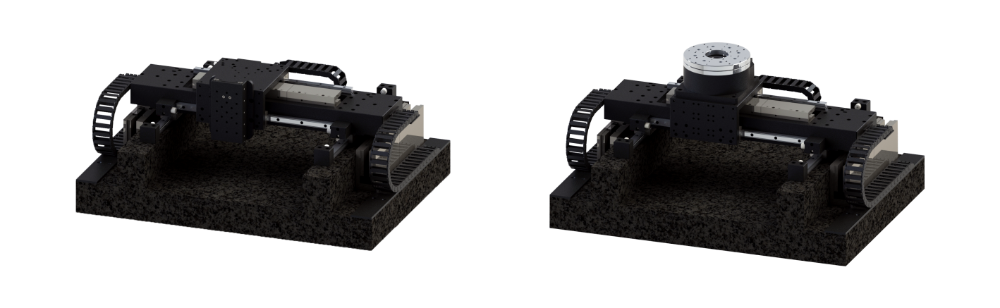

組合搭配
It can be ?exibly combined into multi-axis motion system,Contact for more information

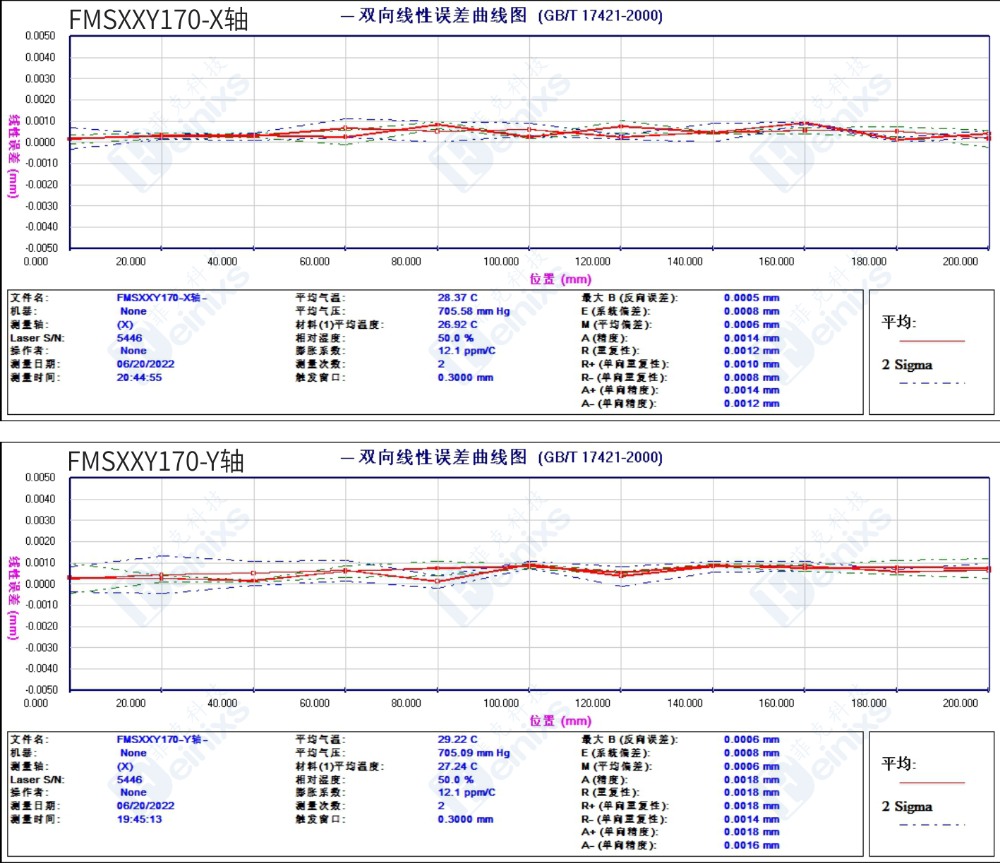

性能實測
|
Model |
FMSXXY170Z-200-200 |
|
行程 Travel(mm) |
200(XY) |
|
負載 Load Capacity(Kg)[1] |
30 |
|
分辨率 Resolution(μm) |
0.05 |
|
最小步進量 Min.Incremental Motion(μm)[2] |
0.2 |
|
單向重復定位精度/保證值 Undirection Repeatability[3]/Guaranteed(μm)[4] |
±0.5 or 1 |
|
單向重復定位精度/典型值 Undirection Repeatability/Typical(μm) |
±0.3 or 0.6 |
|
雙向重復定位精度/保證值 Bi-Directional Repeatability/Guaranteed(μm) |
±1 or 2 |
|
雙向重復定位精度/典型值 Bi-Directional Repeatability/Typical(μm) |
±0.5 or 1 |
|
定位精度/保證值 Accuracy[3]/Guaranteed(μm) |
±2 or 4 |
|
定位精度/典型值 Accuracy/Typical(μm) |
±1 or 2 |
|
最大速度 Max.Speed(mm/s)[5] |
500 |
|
直線度 Straightness(μm) |
10 |
|
平整度 Flatness(μm) |
10 |
|
偏擺 Yaw(arcsec) |
10 |
|
俯仰 Pitch(arcsec) |
10 |
|
重量 Weight(kg) |
52 |
※ 備注
[1]：水平放置下的中心垂直負載。
[2]：最小運動增量不等同于分辨率，最小運動增量是指運動系統在連續、穩定情況下能夠移動的最小量。一般來說，系統分辨率遠小于最小運動增量。考慮傳動結構和編碼器對系統誤差的影響，直線電機位移臺與步進電機位移臺相比，其最小運動增量更加接近于分辨率。
[3]：精度測量數據是平臺在水平放置的情況下使用激光干涉儀測量的數據，測量標準參照GB/T17421-2000。
[4]：典型值和保證值的區別見技術指南。
[5]：最大速度為典型值，根據負載和控制器的不同會有區別。
