FMC04系列直線&伺服電機控制器

精準控制，靈活易用，滿足多樣化應用

菲克科技 FMC04 系列直線&伺服電機控制器，專為需要精確控制直線電機和伺服電機的各種位移臺。該系列控制器提供多種型號選擇，從小型到高性能，滿足不同應用場景的需求，并提供豐富的軟件支持和靈活的通訊方式，方便用戶進行系統集成。

主要特點

多種型號可選，滿足更多應用需求： 提供 H 高性能版、MINI 小型版兩種型號，結構緊湊，可靈活集成于各種應用場景。

高性能運動控制： H 高性能版控制器支持圓弧插補、直線插補、位置記憶和任意圖形導入，可滿足各種復雜運動控制需求。

精細控制，精度出色： 配合菲克科技高性能直線電機&伺服電機位移臺，可實現精細定位，滿足對精度的嚴格要求。

強大軟件支持，輕松操控： 免費標準版 SDK，支持 Window、Linux 環境下多種開發語言 (C/C++、C#、Matlab、LabVIEW 等)，方便用戶進行二次開發和系統集成。

靈活通訊，無縫連接： 可選配 EtherCAT 總線控制，實現高速、穩定的數據傳輸，方便與其他設備集成。

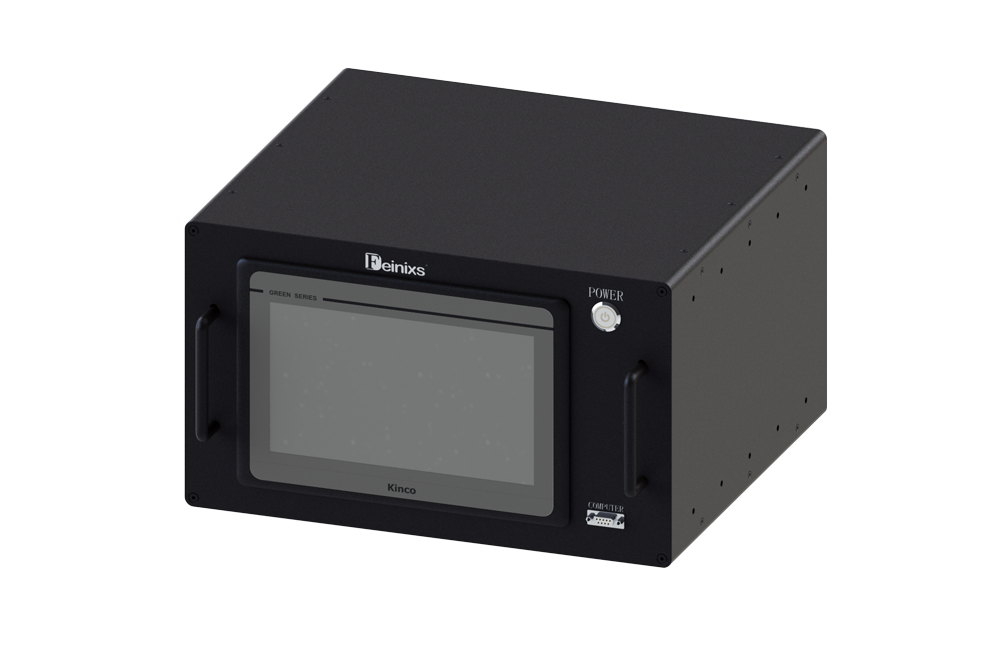

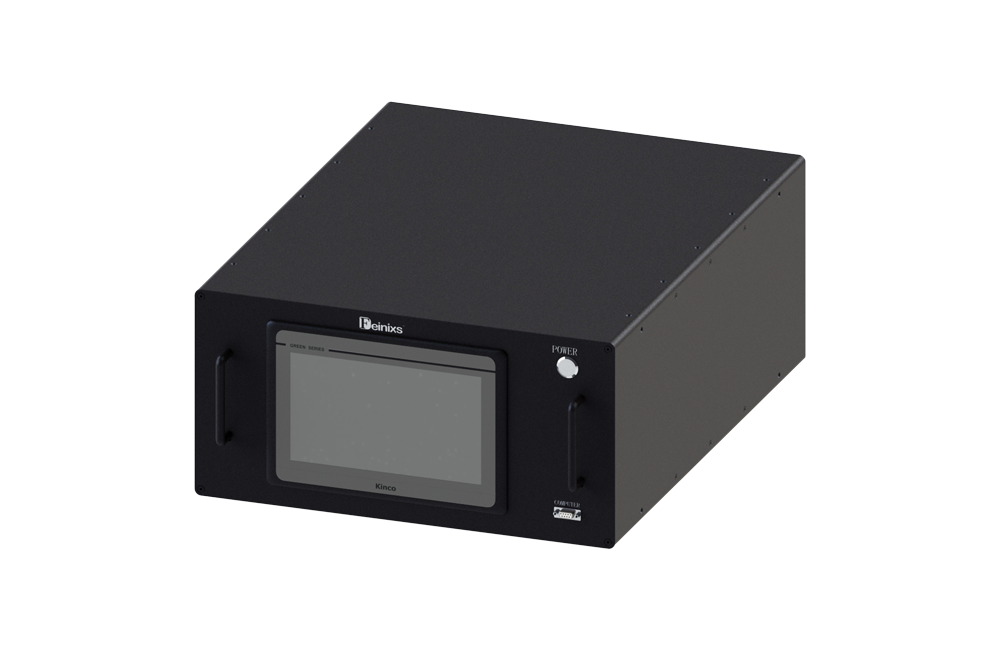

FMC04-01/02/03/04/05/06H

選配EtherCat 總線控制，最快同步控制時間可達100μm；

選配G指令控制、任意圖形輸入控制功能；

內置新一代高性能直線電機控制器；

支持直線插補、任意圓弧或空間圓弧插補、螺旋插補、橢圓插補；

每軸最大輸出脈沖頻率 10MHz；

支持電子凸輪、電子齒輪、位置鎖存、同步跟隨、虛擬軸等功能；

高達3.2KHz速度響應頻率；

輸出口最大輸出電流可達 300mA,可直接驅動部分電磁閥；

選配龍門功能，可輕易達成直線與旋轉運動的龍門控制；

標配網口和串口雙通訊接口；

提供標準控制軟件，即開即用，也可以使用SDK自行編程控制；

先進的自動調適功能，在1-250倍的慣量比內仍可保證馬達的穩定運行，負載變動時進行增益的自我調試；

高速硬件比較輸出，F(xiàn)PGA硬件比較器實現不限容量的硬件比較輸出，可用于相機高速拍照與激光控制；

速度漣波補償，有效降低受馬達頓力影響產生的速度波動，提供更平穩的移動。

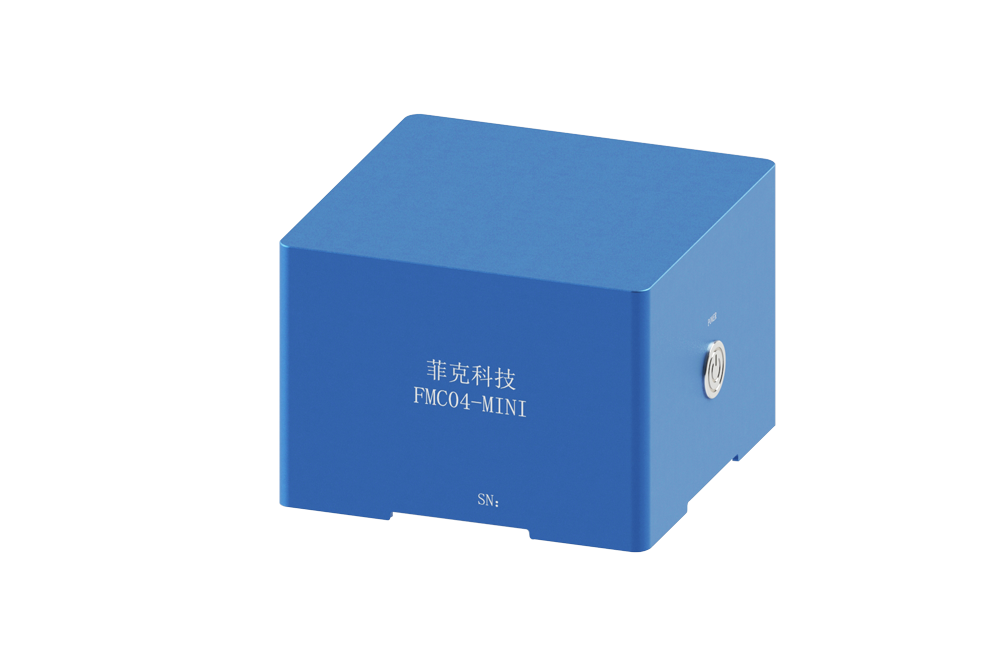

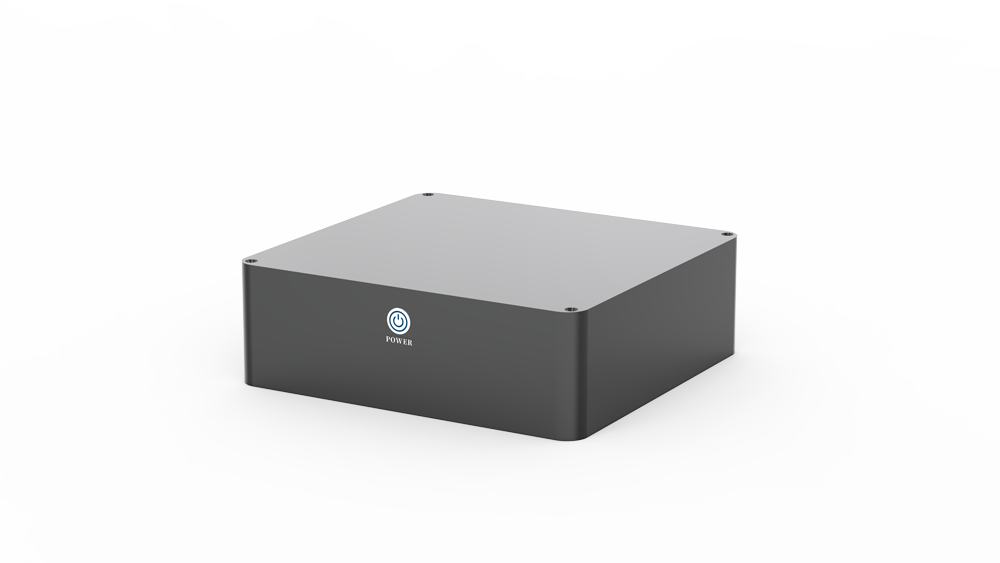

FMC04-MINI/MINI03

結構緊湊，小體積，強功能；

多種運動模式選擇：點動、相對運動、絕對運動，往返運動；

內置高性能低壓直流驅動器，支持3A持續電流（更大電流需定制）；

任意位置坐標清零；

全閉環控制；

提供標準控制軟件，即開即用，也可以使用SDK自行編程控制；

位置誤差補償，可建立高達1000點的誤差補償表；

適用于小功率低速度應用。

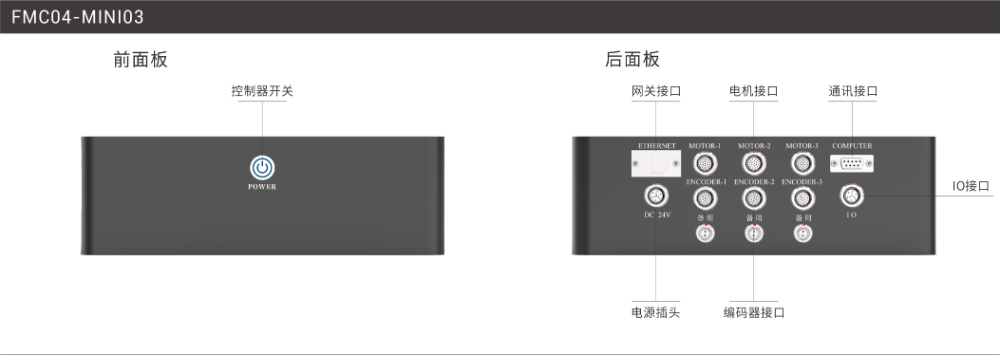

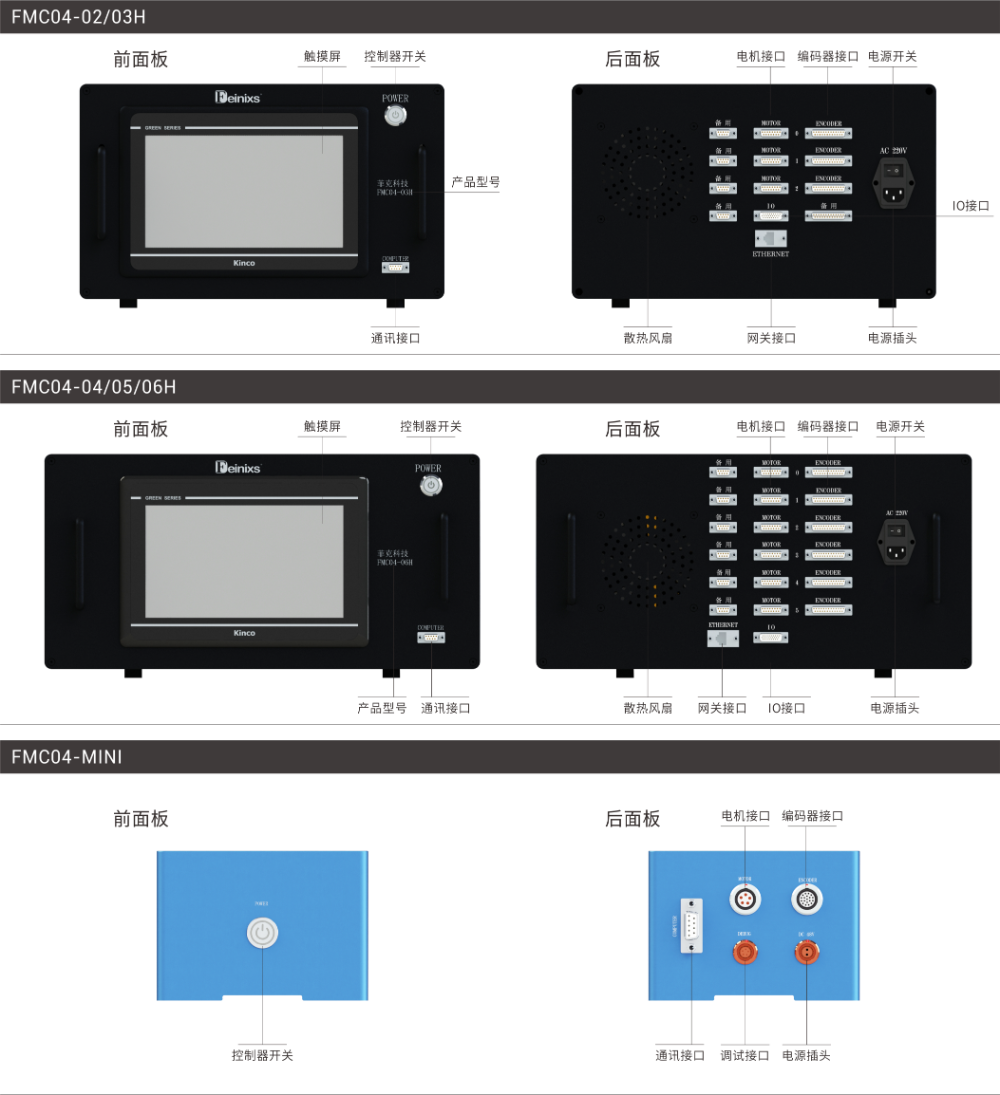

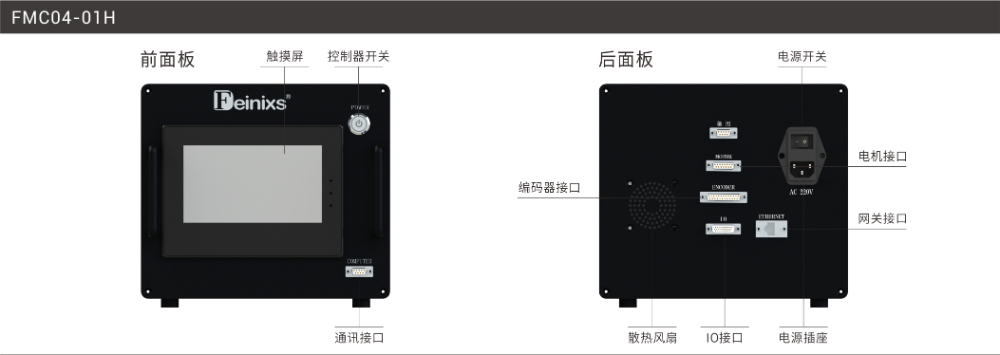

面板示意圖

配套軟件

FMC04系列控制器均配有菲克科技獨立開發的控制軟件，可以通過PC上位機安裝使用。軟件基本功能齊全，設置簡單，適合絕大多數客戶使用。

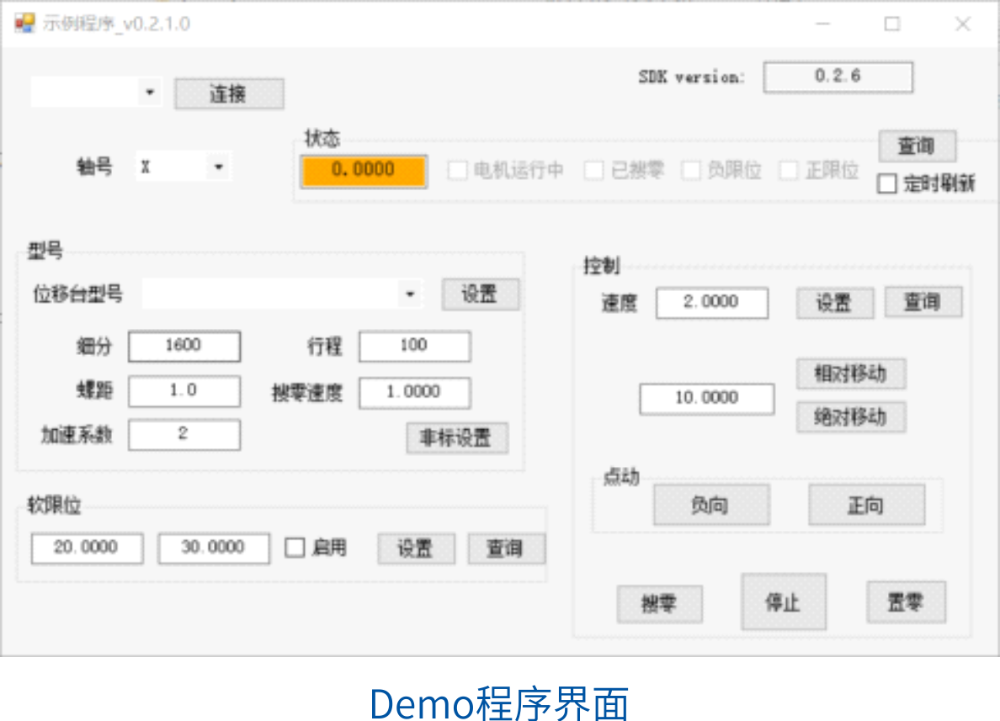

SDK開發包

菲克科技提供的SDK軟件開發包是為了客戶對Feinixs的運動控制產品進行二次開發時使用。SDK采用C#進行開發，對控制協議進行了封裝，用戶不需要了解具體控制協議就可以進行快速編程。SDK開發包提供DLL函數庫，支持C#、Labview、Matlab、C++并提供Demo程序。函數庫同時提供WINDOWS和LINUX的支持。函數庫針對于所有型號的控制器。

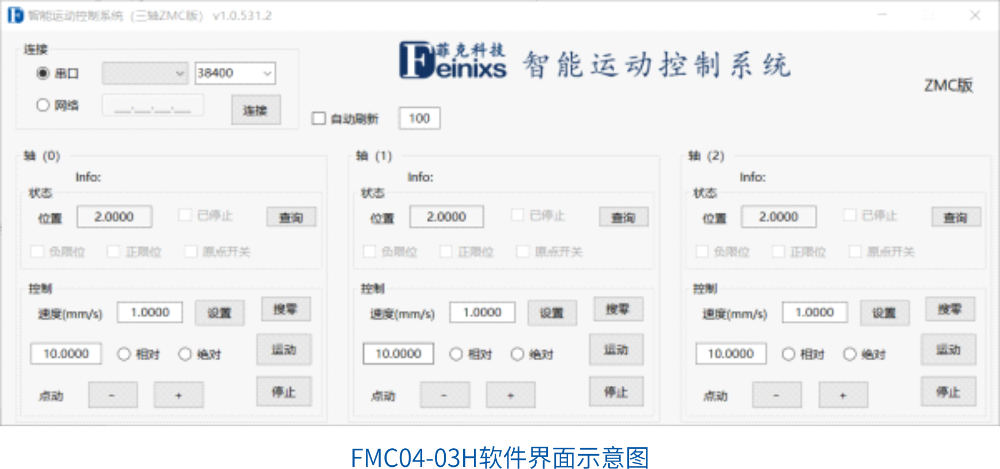

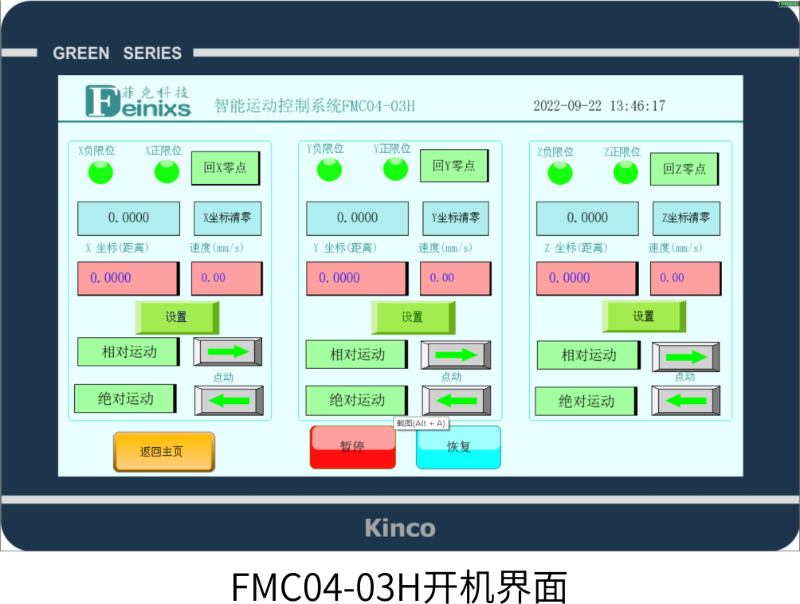

控制器開機界面
